Nowa sala gimnastyczna Koźminiec
Głównym założeniem projektowym było wykonanie obiektu sali gimnastycznej wraz połączeniem go z istniejącym budynkiem szkoły w sposób powodujący jak najmniejszą ingerencję w istniejący budynek, przy jednoczesnym zapewnieniu dostępności architektonicznej obu obiektów oraz spełniania warunków przeciwpożarowych.

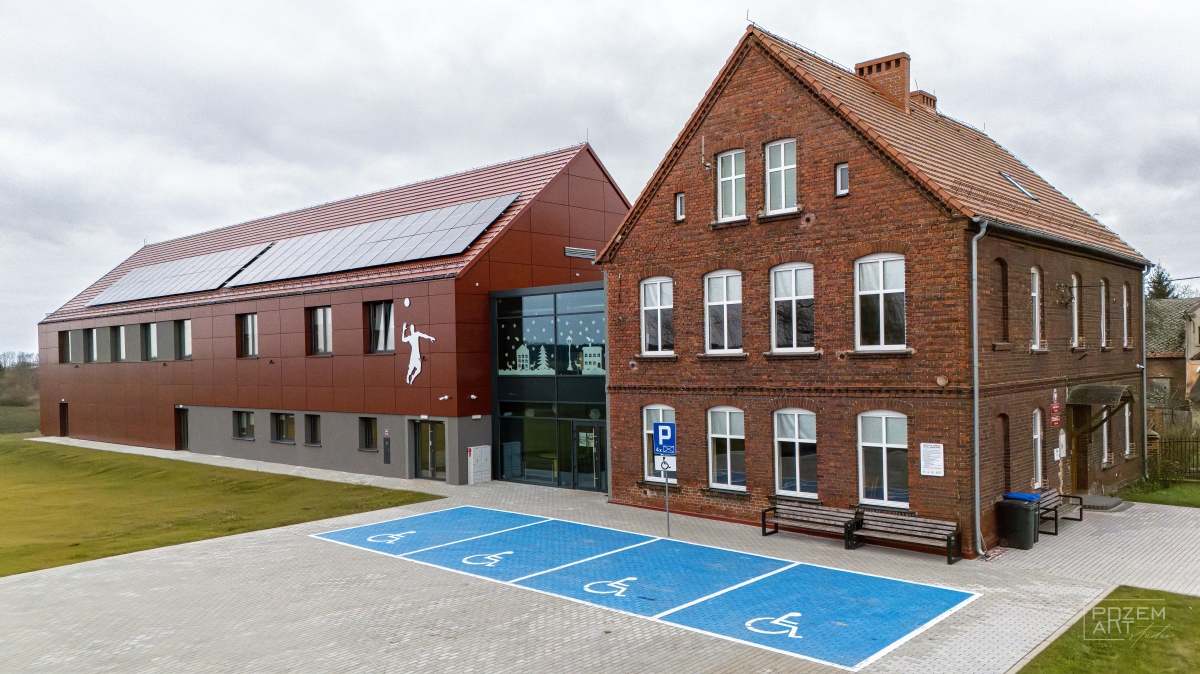

Ze względu na gabaryt obu obiektów, zdecydowano się na wykonanie łącznika ze szklaną elewacją, co nadało lekkości całemu założeniu, przy jednoczesnym podkreśleniu strefy wejściowej do obiektu. Teren działki na którym została zrealizowana inwestycja objęta jest Miejscowym Planem Zagospodarowania Przestrzennego. Zgodnie z jego zapisami teren ten przeznaczony jest na cele zabudowy usługowej związanej z oświatą i kulturą. Na działce zlokalizowany jest budynek szkoły, który znajduje się w gminnej ewidencji zabytków. Budynek ten został zbudowany na planie prostokąta z dwuspadowym dachem krytym dachówką karpiówką. Elewacja z cegły z wiązaniem krzyżowym. Ze względu na istniejący budynek oświatowy, projekt był konsultowany i uzyskał akceptację Wojewódzkiego Konserwatora Zabytków. Kolor elewacji projektowanej sali gimnastycznej nawiązuje do koloru starej cegły znajdującej się na istniejącym obiekcie.
Decyzja o przystąpieniu do sporządzania projektu wynikała z faktu, że budynek był przede wszystkim za mały i nie posiadał odpowiedniej ilości pomieszczeń do realizowania zajęć dydaktycznych. Poza tym warunkowo był dopuszczany przez służby do dalszego użytkowania, ze względu na niemożliwość spełnienia obowiązujących przepisów przeciwpożarowych i ewakuacyjnych. Dodatkowo w budynku występowały bariery architektoniczne. Budynek ogrzewany był z kotła na paliwo stałe znajdującego się w pomieszczeniu gospodarczym przy szkole. Pomieszczenie to zostało przeznaczone do rozbiórki ze względu na zły stan techniczny. Układ funkcjonalny i komunikacyjny z uwagi na konieczność zapewnienia drogi pożarowej na potrzeby funkcjonowania budynku wykorzystano istniejący zjazd z drogi powiatowej oraz zaprojektowano drogę wewnętrzną będącą jednocześnie drogą pożarową. Wzdłuż drogi zaprojektowano parking. Do drogi pożarowej oraz miejsc postojowych zaprojektowano utwardzone dojścia do budynku. Projekt zakładał wykonanie prostej bryły budynku na rzucie prostokąta, przykrytej dachem skośnym dwuspadowym, krytym blachodachówką oraz łącznikiem ze szklaną fasadą.

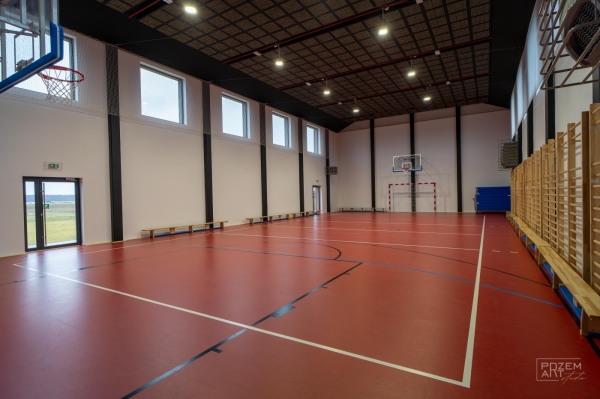

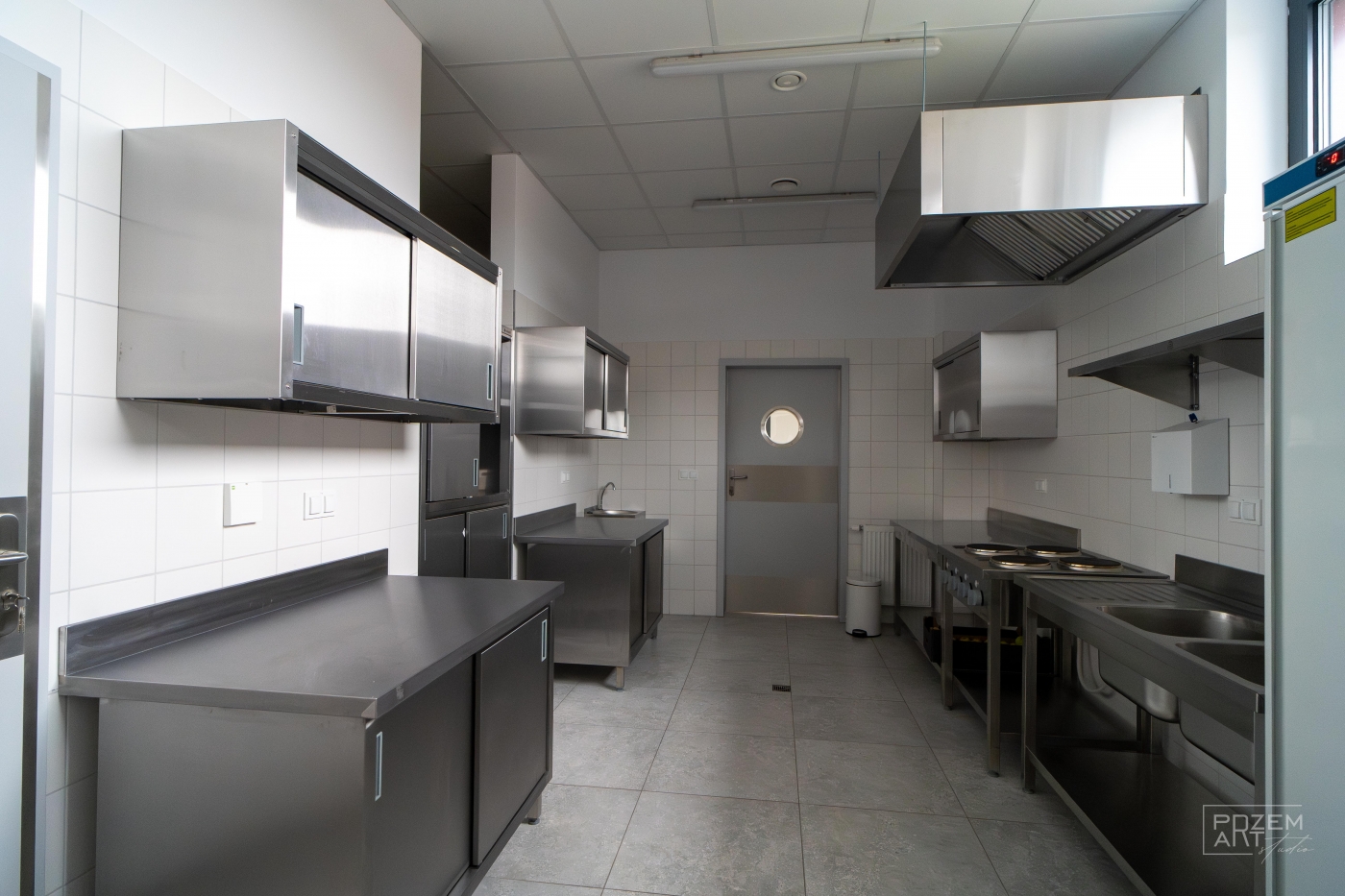

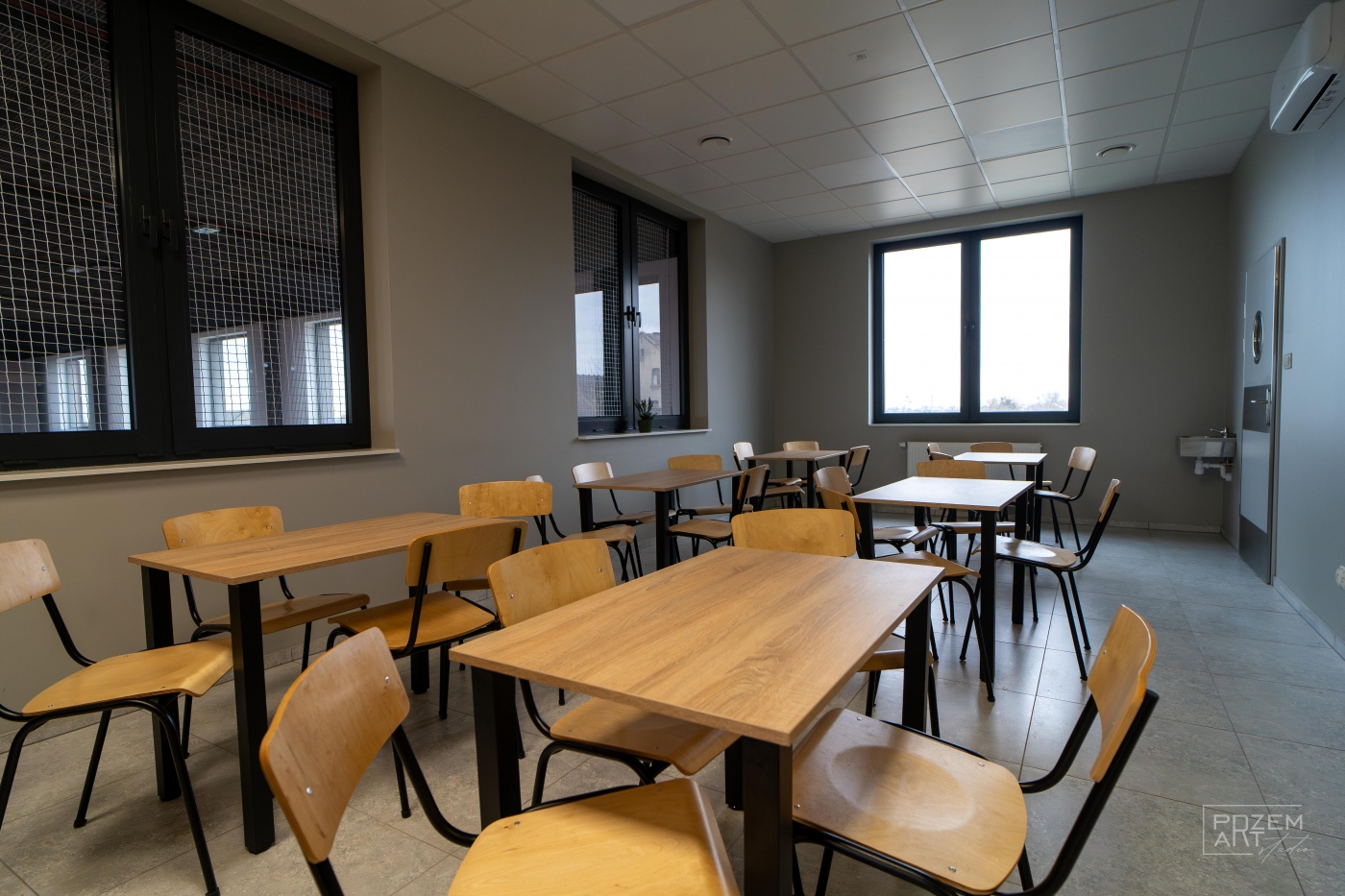

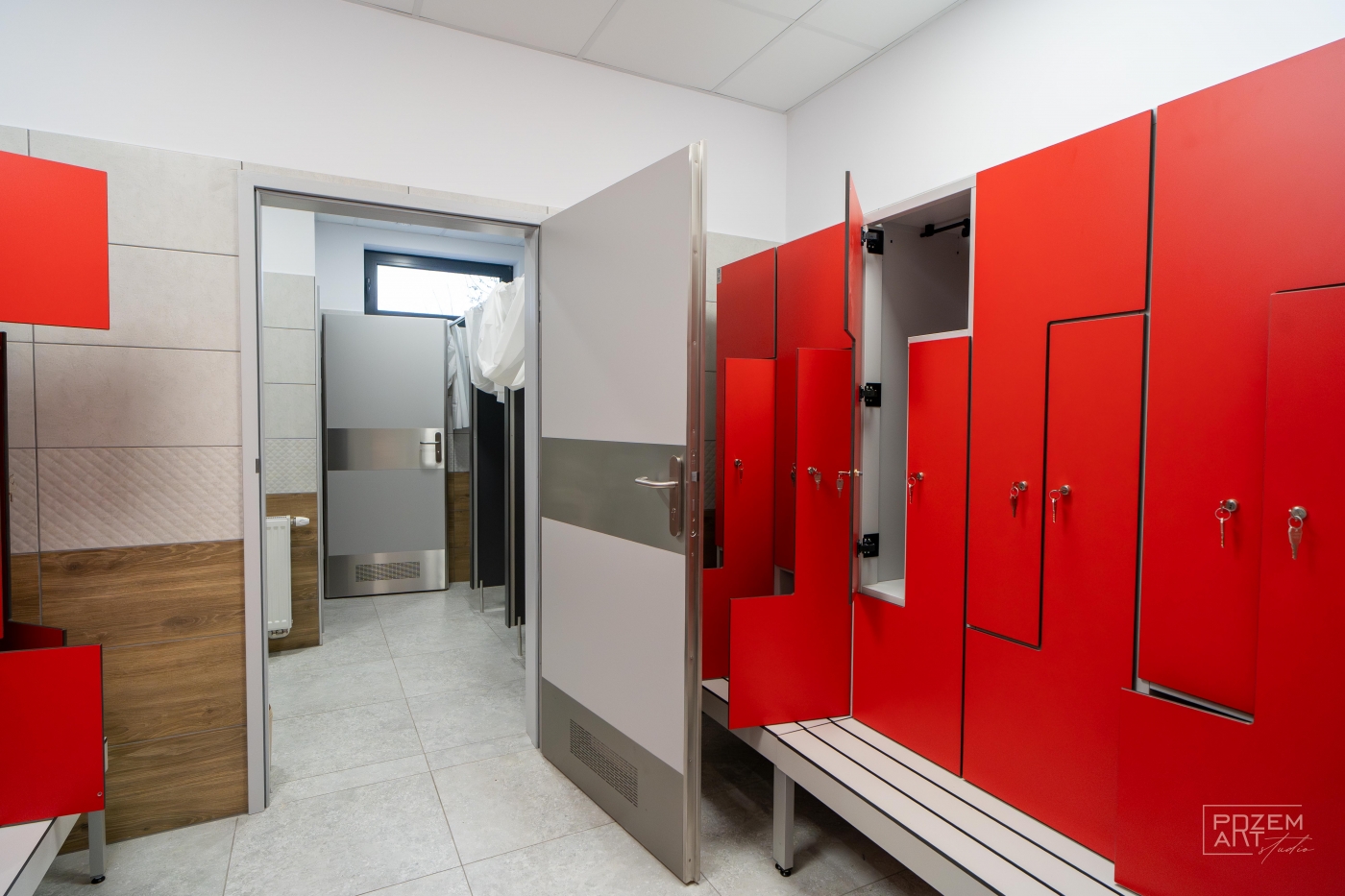

W zrealizowanym budynku mieści się sala gimnastyczna, pomieszczenia szatniowo- sanitarne, pomieszczenia techniczne, kotłownia gazowa zasilana z podziemnego zbiornika na gaz propan - butan zlokalizowanego na działce objętej projektem, pokoje nauczycielskie, sale zajęciowe, stołówka z kuchnią przystosowaną do celów kateringowych, klatka schodowa z platformą dla osób niepełnosprawnych oraz pomieszczenia higieniczno- sanitarne. Łącznik pełni funkcję komunikacji miedzy obiektami oraz jest przestrzenią w której odbywają się szkolne uroczystości.
Obiekt został wykonany w technologii monolitycznej. Ściany zewnętrzne zostały wzniesione z pustaków ceramicznych docieplone płytami wełny mineralnej szklanej. Na elewacji zastosowano dwa rodzaje materiału: kasetony kompozytowe w kolorystyce czerwonej matowej RAL3016 oraz tynk silikonowy w kolorze antracytowym. Dach dwuspadowy o nachyleniu 40o kalenicą prostopadłą do istniejącego budynku. Konstrukcja nośna dachu została wykonana z kratownicy stalowej zabudowanej sufitem pożarowym. Pokrycie dachowe wykonane z blachodachówki w kolorze RAL 3016. Stolarka okienna i drzwiowa zewnętrzna aluminiowa w kolorze antracyt.
Budynek zapewnia dostęp dla osób niepełnosprawnych głównymi wejściami z poziomu terenu. Dostęp do kondygnacji pierwszego piętra został zapewniony poprzez platformę schodową. Dodatkowo oznakowanie znajdujące się przy wejściach do pomieszczeń zostało wykonane w kontrastowych kolorach, przy drzwiach znajdują się tabliczki wykonane w alfabecie Braille'a.
W ramach inwestycji na dachu budynku sali gimnastycznej zamontowano instalacje fotowoltaiczną o mocy 27,00 kWp. Wentylację mechaniczną w sali gimnastycznej stanowią jednostki wentylacyjne z odzyskiem ciepła typu bezkanałowego w systemie zdecentralizowanym. Jednostki te spełniają wymogi ekoprojektu dla systemów wentylacyjnych zawarte w Rozporządzeniu Komisji UE Nr 1253/2014 z dnia 7 lipca 2014 w sprawie wykonania dyrektywy Parlamentu Europejskiego i Rady 2009/125/WE.

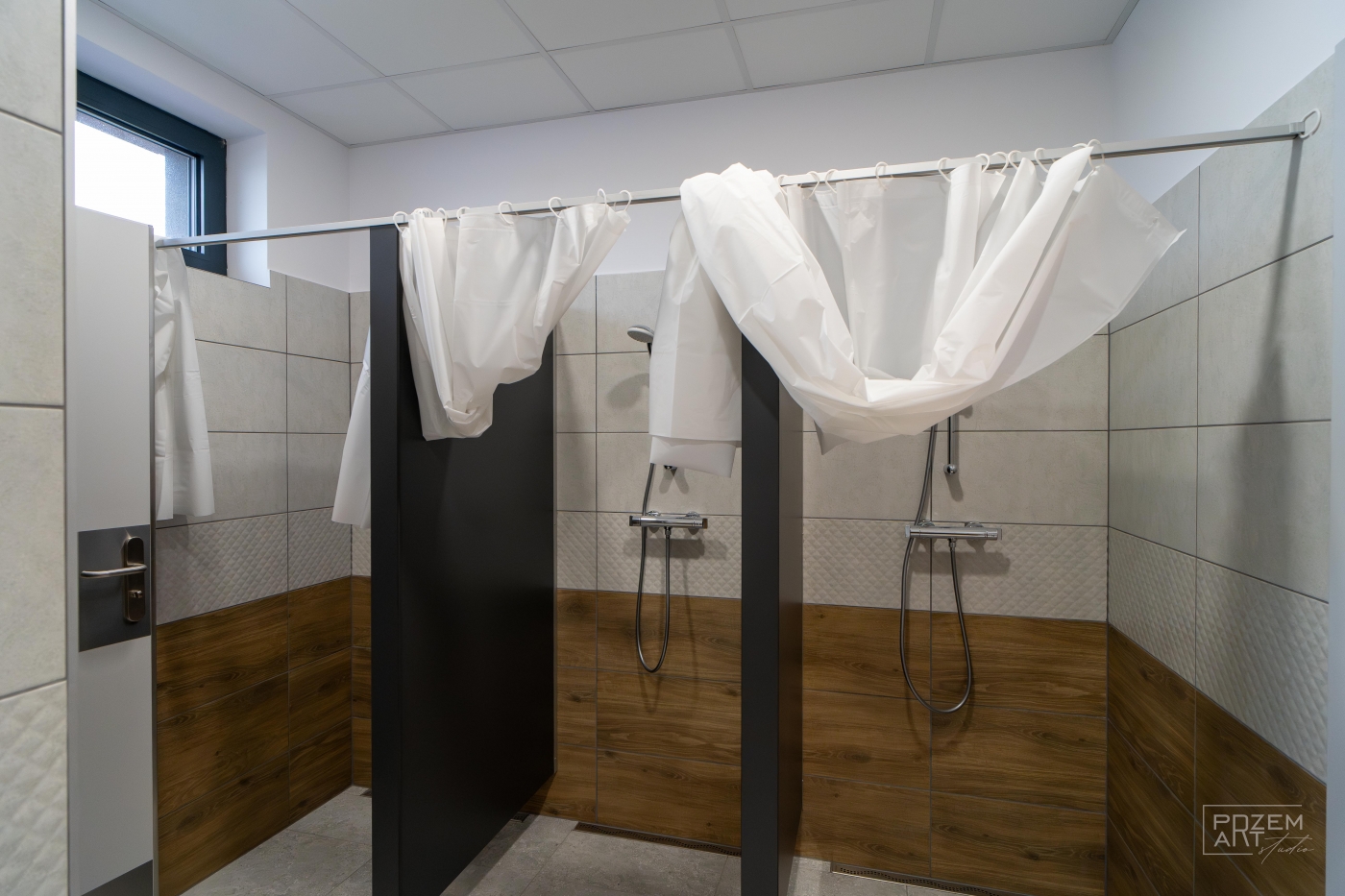

W pomieszczeniach szatni i natrysków, zlokalizowanych przy sali sportowej zastosowano układ wentylacyjny z odzyskiem ciepła z pomieszczeń natrysków. Salki lekcyjne, kuchnia, stołówka, a także łącznik również posiadają wentylację mechaniczną z odzyskiem ciepła. Źródłem ciepła istniejącego budynku był kocioł na paliwo stałe. W ramach realizacji zadania wybudowano nową kotłownie gazową zasilaną gazem propan - butan ze zbiornika podziemnego o pojemności 4850 l. pomieszczenie sali gimnastycznej ogrzewane jest za pomocą nagrzewnic wodnych i agregatów grzewczych. W pozostałych pomieszczeniach zamontowano grzejniki stalowe, a na łączniku ogrzewanie podłogowe. Ponadto w jadalni oraz w łączniku zastosowano układy chłodnicze, bytowe typu Multi Split.
W zakresie instalacji elektrycznej oświetleniowej, zastosowano oświetlenie z czujnikami ruchu i zmierzchu, aby zminimalizować straty energii elektrycznej. Obiekt został również wyposażony w system monitoringu.
I: Gmina Dobrzyca
W: Investic Sp. z o.o. Golin
A: Dastore Sp. z o.o. Ostrów Wielkopolski
